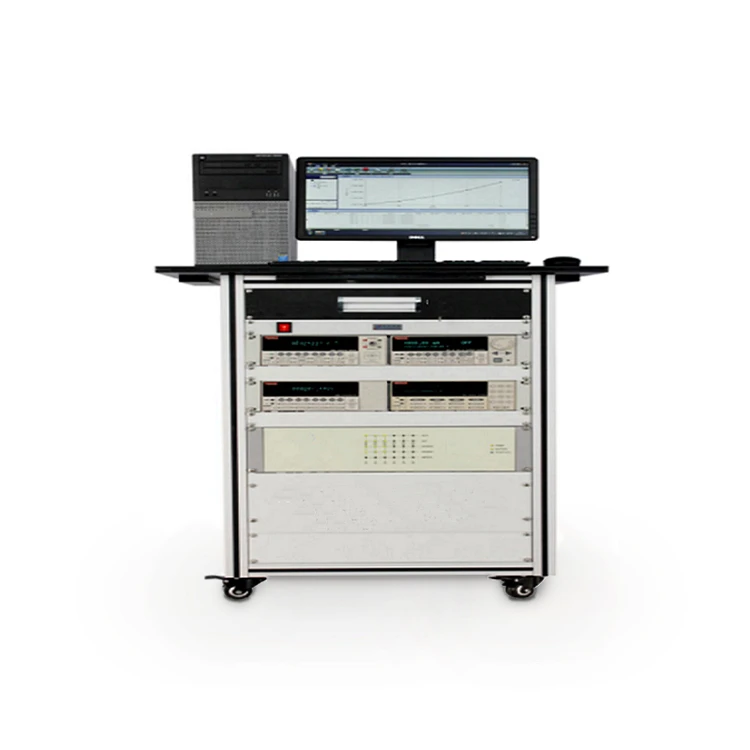

Overflade Magneto-optisk Kerr Effect System

DXMOKE-serien af ​​magneto-optisk Kerr-effektsystem introduceres. Som en effektiv og funktionsrig enhed har den evnen til direkte at opnå hysteresesløjfen af ​​den langsgående, tværgående og polære Kerr-rotationsvinkel eller elliptiske. Det er også i stand til nøjagtigt at måle centrale magnetiske egenskaber såsom tvangskraft og mættede magnetiske felter, og det magneto-optiske Kerr-effektsystem (MOKE) har demonstreret sin fremragende ydeevne og brede anvendelsesmuligheder i udforskningen af ​​magnetiske tynde film, magnetiske nanostrukturer og spintronik.

Inden for fysik beskriver den magneto-optiske Kerr-effekt (MOKE) eller overflademagneto-optisk Kerr-effekt (SMOKE), som en vigtig manifestation af den magneto-optiske effekt, ændringerne forårsaget af refleksion af lys på en magnetiseret overflade . Bemærk: Kerr-vinkel refererer til rotationsvinklen for polarisationsretningen af ​​lineært polariseret lys efter bestråling på prøvens overflade, og ændringen af ​​denne vinkel afspejler direkte prøvens magnetiske egenskaber. Kerr ellipticitet, selvom den er forskellig fra det matematiske begreb ellipticitet, er lige så vigtig. Det er forholdet mellem semi-hovedaksen og semi-minor-aksen for lineært polariseret lys, efter at det er omdannet til elliptisk polariseret lys under refleksion, og dette forhold giver os også værdifuld information om prøvens magnetiske egenskaber.

system

1. Brugen af ​​TTL-modulationsstøjsvag laserlyskilde: For at opnå et mere rent og stabilt lyskildesignal bruger vi TTL-modulationsteknologi til effektivt at reducere støjniveauet for laserlyskilden.
2. Brug højfølsom fotoelektrisk sensor til at modtage lysintensitetssignaler: For at sikre, at svage lysintensitetsændringer kan opfanges nøjagtigt, bruger vi højfølsomme fotoelektriske sensorrør for at sikre nøjagtig modtagelse af signaler.
3. Indsamling af frekvenslåste signaler med faselåste forstærkere: Ved at introducere faselåste forstærkere opnår vi nøjagtig opsamling af frekvenslåste signaler, hvilket forbedrer effektiviteten og nøjagtigheden af ​​signalbehandlingen.
4. Lav støj, høj opløsning, høj stabilitet: Vores system er designet til at være opmærksom på lav støj, høj opløsning og høj stabilitet, for at sikre nøjagtige og pålidelige måleresultater, for at give brugerne højkvalitets videnskabelig forskningserfaring.
5. Meget integrerede optiske enheder: Af hensyn til brugernes bekvemmelighed har vi højt integrerede designs til alle optiske enheder. Brugeren installerer blot prøven og finjusterer prøvestangen for nemt at opnå Kerr-signalet, hvilket i høj grad forenkler betjeningsprocessen.
6. Integreret Kerr-effektmåling og magnetisk domæneobservationsmikroskopobservation: Vores system har ikke kun funktionen Kerr effektmåling, men integrerer også det magnetiske domæneobservationsmikroskop med en mikroskopisk opløsning på op til 6um, hvilket giver brugerne et mere omfattende middel til magnetiske egenskaber forskning.
7. In situ måling under vakuum: For at imødekomme målebehovene under forskellige eksperimentelle forhold, understøtter vores system in situ måling under vakuummiljø, samtidig med at det giver en række magnetfelter og lavtemperaturmuligheder, hvilket giver brugerne mere fleksible videnskabelige forskningsværktøjer.

system

1.Single point loop test: Systemet understøtter longitudinelle, tværgående og polære Kerr effekt tests for nøjagtigt at måle de magneto-optiske Kerr effekt karakteristika på et enkelt punkt.

2. Regional kortlægningsfunktion: Ved at finbevæge prøven op, ned, til venstre og højre kan systemet teste den magneto-optiske Kerr-effekt på forskellige punkter på prøvens overflade, realisere regional kortlægning og fuldt ud forstå den magnetiske energifordeling af prøven.

3. Roterende prøve eller magnetfeltfunktion: Systemet giver brugeren mulighed for at rotere prøven eller magnetfeltet 360 grader for at bestemme materialets magnetiseringssværhedsakse og yderligere teste for anisotropi.

4.Magnetoelektrisk koblingstestgrænseflade: Prøveholderen har en elektrisk grænseflade, som er praktisk for brugere at deltage i den magnetoelektriske koblingstest for at studere materialets ydeevne under magnetoelektrisk interaktion.

5. Integreret mikroskop og højhastigheds CCD-system: Systemet integrerer højhastigheds-CCD og mikroskopsystem, som ikke kun kan observere materialets overflademorfologi, men også registrere forskellen i lysplettens intensitetsfordeling med ændringen af magnetfeltet efter tilføjelsen af ​​polarisatoren for nøjagtigt at opnå information om det magnetiske domæne.

Kerr-vinkelopløsning: mindre end 0,001 grader;

Ellipseopløsning: mindre end 0,1 %;

Minimum spot: 10 mikron;

Maksimalt magnetfelt: 2,2T (vælg EM7 elektromagnet);

Rotationsvinkeltrinnet er 0.1 grader, og op-, ned-, venstre- og højreforskydningstrinene er 10 mikron;

Støj: mindre end 1 %.

Temperaturområde: 100K ~ 300K;
Temperaturkontrolnøjagtighed: ±0.01 grad ;
Afkølingstid: 30 min til 100K;
Opvarmningshastighed: 0,01 ~ 30 grader/min;
Prøven er i et vakuummiljø;
K9 optisk glasvindue for at minimere magneto-induceret optisk rotation.
